概述：

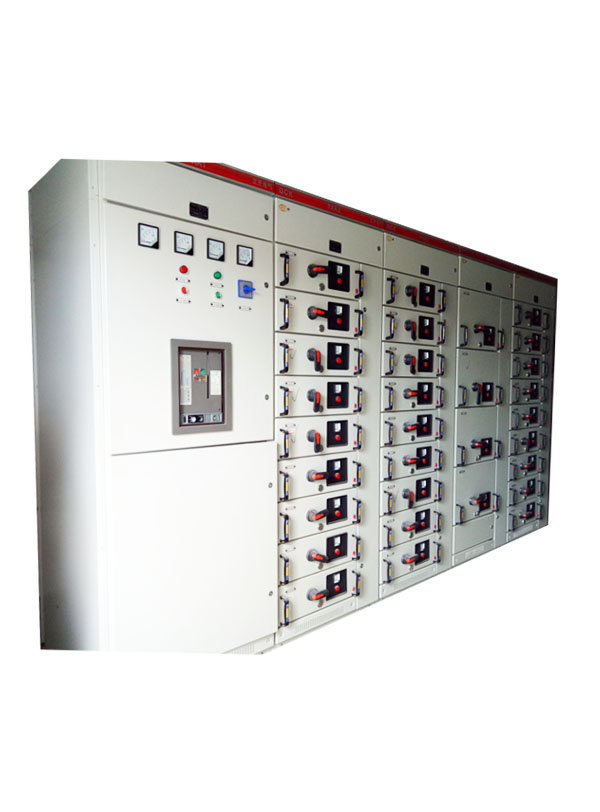

    GCK型低压抽出式开关柜（以下简称开关柜）适用于三相交流50HZ，额定电压380V(400V)，额定电流4000A及以下的三相四线制及三相五线制电力系统。广泛被发电厂、变电站、工矿企业、大楼宾馆、机场、码头等电力用户作为电能分配、转换、控制和无功功率补偿之用。它包含有动力中心(PC)和电动机控制中心(MCC)之功能，并可设计成固定柜和抽屉柜混合柜型，满足不同的供配电需要。

    开关柜具有分断能力高、动热稳定性好、结构新颖合理、电气方案系列完善、防护等级高等特点，是理想的更新换代产品。

产品及含义：

特点及技术参数：

 结构通用性强、组装灵活：开关柜为全拼装式组合结构，基本骨架用FA型钢拼装而成。柜体骨架和零件的外形尺寸以及开孔尺寸均按基本模数E=25mm变化。

 开关柜的隔室可分为功能单元室、母线室和电缆室，各功能单元的功能作用相对独立且区域之间由连续接地的金属板严格分隔，保证使用安全且防止事故蔓延。

 开关柜内所有结构件作镀锌钝化处理。开关柜四周的门板、封板均采用优质冷轧钢板经数控机床加工成型，然后表面经过酸洗、磷化等处理，再进行静电喷塑，抗磨耐腐。既有牢固的机械强度，又有可靠的接地保护连续性。

 开关柜抽屉具有连结位置、试验位置和分离位置。各抽屉与开关设有机械联锁装置：当开关处于分断状态时，抽屉才能进行抽出和插入，当开关处于合闸状态时，抽屉不能进行抽出和插入。为防止未经允许的操作，操作机构手柄可以用挂锁将开关锁定在分断位置上。同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉最多对应有20对辅助接点能满足异地操作控制、电度计量和计算机接口的自动化监测系统的需要。
